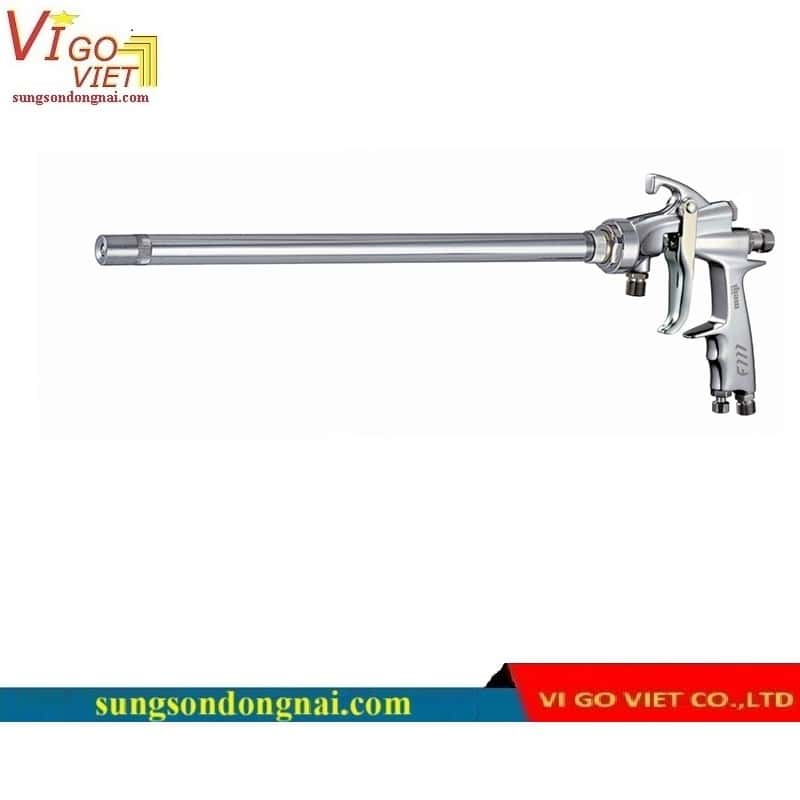

Model F111-PX17L có thể phun cả hình nón đầy và hình nón rỗng khi điều chỉnh vị trí đặt ống,
và phù hợp để phun bên trong ống có đường kính dưới φ300mm.Lưu ý
●Không thể thay đổi góc đầu súng phun khi đang sử dụng, và phải thay đổi sau khi vệ sinh mạch sơn
khi không có chất lỏng bên trong. Do thiết kế và cấu trúc của súng, vui lòng tránh thay đổi góc thường xuyên.
●Khi đang sử dụng súng phun, vui lòng không nới lỏng đai ốc nắp khí. Khi thay đổi hướng của nắp khí,
Phải xoay nắp khí mà không nới lỏng đai ốc nắp khí.
●Độ nhớt của chất lỏng phải nhỏ hơn 30 giây đối với loại áp suất, và nhỏ hơn 20 giây đối với loại hút và trọng lực bằng cách
sử dụng cốc đo độ nhớt Meiji V-1. Chất lỏng có độ nhớt cao có thể dẫn đến lượng phun ít hơn và đối với PX17L,
vòi phun có thể không phun được vào hình nón rỗng.
Model No.
F111-PX17L

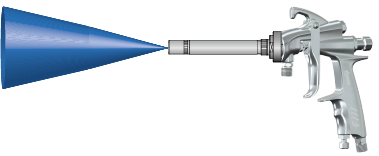

Full cone

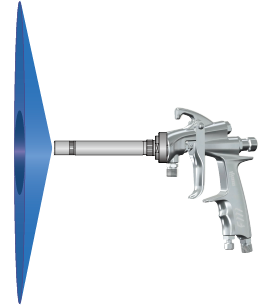

Hollow cone
Type
Pipe inside spraying extension gun
Paint feed system
Pressure
Nozzle bore
mm
(in)
1.3
(0.051)
Spraying pressure
MPa
(PSI)
0.3
(44)
Air consumption
L/min
(cfm)
180
(6.4)
Paint spraying volume
mL/min
115
300 **115
Maximum effective pattern width
mm
(in)
100
(4.330)
300 **250
(11.811 **9.843)
Required compressor output
kW
1.5
Head angle and inner dia.
into which head can be inserted
mm
(in)
0°:20(Triangle only)
(0.787)
pipe length
mm
(in)
500 1000 1500 1800*
(19.685 39.370 59.055 70.8666)
Weight
g
(lbs)
[oz]
745
(1.64)
[26.3]
Standard paint cup
Paint pressure feed tanks, diaphragm paint pumps
Chiều dài ống có dấu * là chiều dài tối đa.
Sử dụng ống dài hơn sẽ làm giảm lượng sơn phun.
● Độ nhớt của sơn phải là 20 giây, 12 giây với dấu ** và
áp suất cấp phải là 0,03MPa (4PSI), 0,08MPa (12PSI) với dấu **.
● Thông số kỹ thuật dành cho súng phun có chiều dài ống 500mm.
Lưu ý
