Mã sản phẩm:F111-SX

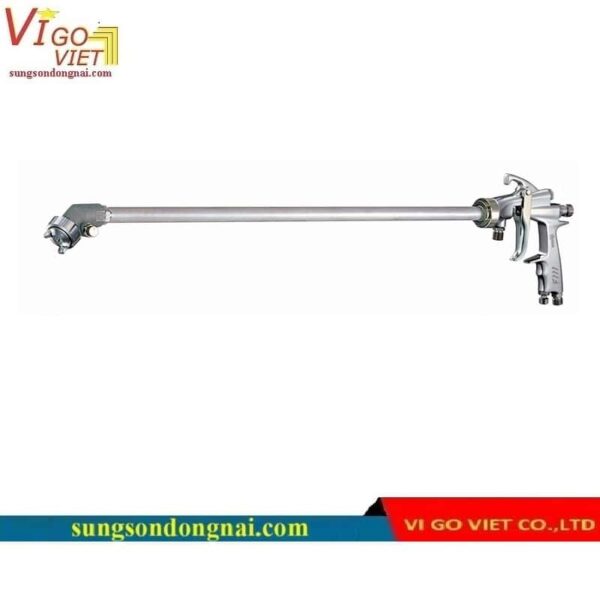

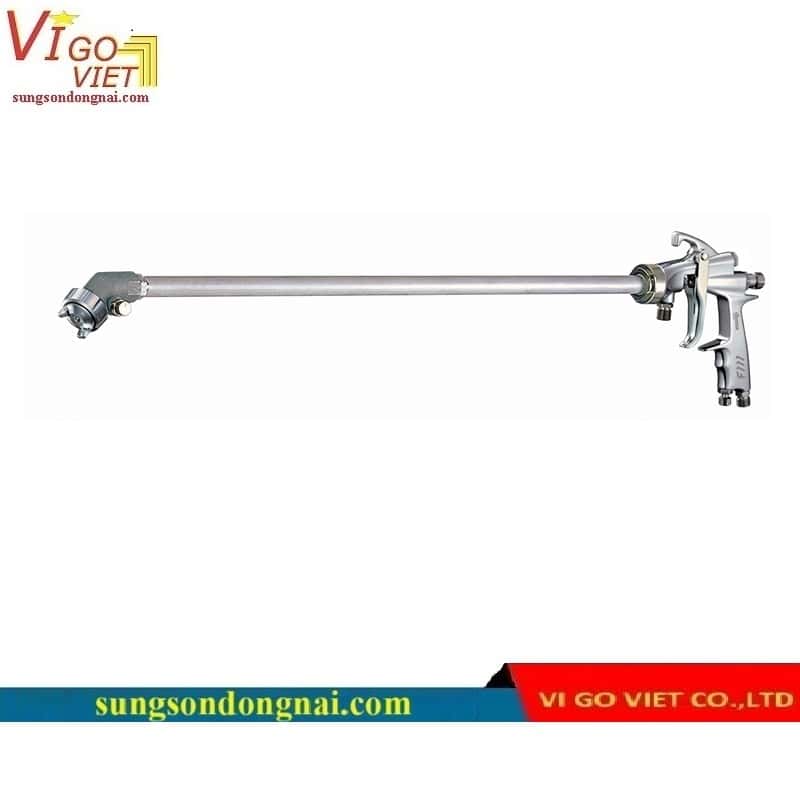

Tên sản phẩm:Súng phun sơn F111-SX

Hãng sản xuất: Meiji

Xuất xứ: Nhật Bản

LOẠI GÓC ĐẦU PHUN BIẾN ĐỔI
Góc đầu có thể được điều chỉnh 360° chỉ bằng cách nới lỏng đai ốc chân đế.
Ngoài loại góc đầu biến đổi, góc đầu có thể được điều chỉnh từ
90° đến -90° bằng cách nới lỏng bu lông trên.
Hệ thống ống kép sử dụng các ống riêng biệt cho khí và sơn
giúp tăng cường độ nhỏ gọn và độ bền.
Vì mạch khí phun không giống với mạch khí phun,

bạn có thể điều chỉnh mạch phun bằng tay. (Loại góc đầu biến đổi)

GÓC ĐẦU CỐ ĐỊNH
Bạn có thể chọn góc đầu 0° hoặc 45°, và chỉ có góc đầu 45°
có thể điều chỉnh 360° bằng cách nới lỏng đai ốc chân đế.
Lưu ý
●Không thể thay đổi góc đầu khi súng phun đang hoạt động, và phải thay đổi sau khi vệ sinh mạch sơn
khi không có dung dịch bên trong. Do thiết kế và cấu trúc của súng, vui lòng tránh thay đổi góc thường xuyên.
●Khi đang sử dụng súng phun, vui lòng không nới lỏng đai ốc nắp khí. Khi thay đổi hướng của nắp khí,
Phải xoay nắp khí mà không nới lỏng đai ốc nắp khí.
●Độ nhớt của dung dịch phải nhỏ hơn 30 giây đối với loại áp suất, và nhỏ hơn 20 giây đối với loại hút và trọng lực bằng cách
sử dụng cốc đo độ nhớt Meiji V-1. Dung dịch có độ nhớt cao có thể dẫn đến lượng phun ít hơn và đối với PX17L,

luồng phun có thể không được phun ra theo hình nón rỗng.

Model No. F111-PXC10P
<F111-PX10P>		 F111-PXC13P
<F111-PX13P>		 F111-SXC15
<F111-SX15>		 F111-GXC15
<F111-GX15>
Type Head angle variable type extension spray gun
<Extension spray gun>
Paint feed system Pressure Suction Gravity
Nozzle bore mm

(in)

 1.0

(0.039)

 1.3

(0.051)

 1.5

(0.059)
Spraying pressure MPa

(PSI)

 0.25

(36)
Air consumption L/min

(cfm)

 170<180>

(6.0 <6.4>)

 185<190>

(6.5<6.7>)

 125<135>

(4.4<4.8>)
Paint spraying volume mL/min 195<225> 230<290> 45<110> 60<135>
Maximum effective pattern width mm

(in)

 215<235>

(8.465<9.252>)

 225<255>

(8.858<10.039>)

 110<150>

(4.330<5.906>)

 115<160>

(4.528<6.299>)
Required compressor output kW 1.5 0.75
Head angle and inner dia.

into which head can be inserted

 mm

(in)

 0°:40 90°:60<0°:40 45°:55>

(0°:1.575 90°:2.362<0°:1.575 45°:2.165>)
Pipe length mm

(in)

 500 1000*<500 1000 1500 1800*>

(19.685 39.370*<19.685 39.370 59.055 70.866*>)

 500*<500*>

(19.685*<19.685*>)
Weight g

(lbs)

[oz]

 625(Pipe length:500mm)<565(Pipe lenght:500mm)>

(1.38(Pipe length:500mm)<1.25(Pipe lenght:500mm)>)

[22.0(Pipe length:500mm)<19.9(Pipe lenght:500mm)>]
Standard paint cup Paint pressure feed tanks,

diaphragm paint pumps

 7SB, 7SLB 2GA, 4GD, 4GB-U

Chiều dài ống có dấu * là chiều dài tối đa.
Sử dụng ống dài hơn sẽ làm giảm lượng sơn phun.
●Độ nhớt của sơn nên là 20 giây đối với sơn mài sử dụng cốc đo độ nhớt Meiji mode V-1,
và áp suất cấp cho các model PX nên là 0,08MPa (12PSI).
●Đường kính đầu phun 0,8 mm (0,031in) và 1,5 mm (0,059in) cho loại PX.
●Đường kính đầu phun 1,0 mm, 1,3 mm và 2,0 mm cho loại SX và GX.
